液压一体升降柱控制箱接线及调试全套说明书

液压一体升降柱控制箱接线及调试说明书，升降柱使用说明，控制箱接线图

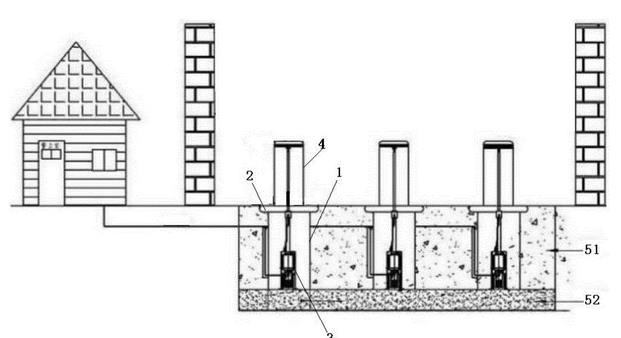

标准的升降柱控制箱一个箱可控制8个升降柱，控制箱右下的接线端子最左端起接220V总电源，然后电机的主电源线，几个电机即可按顺序依次接。最多接8个电机，如需更多需要定制控制箱。


电磁阀是2芯线，接到如图的电源接线端子的左侧，两根黑色线是电磁阀，接到上层，LED灯2芯线按照黑红的顺序接到下层，如果是多跟升降柱，就依次按顺序往下接。


线接好后就开始调试了



【升降柱控制箱如何调试】调试说明书

菜单设置说明

控制板按键：设置键、上键、下键、学习键四个操作按键。

各功能键功能说明：

“设置键”键：1：在待机界面中长按此键可进入系统菜单:2：在系统菜单界面，选择相应菜单后按该键进入该菜单参数设置界面:3：在菜单设置完毕后按此键保存参数并退到系统菜单界面。

“上”键：向上翻选择系统菜单和设置参数时+1的功能

“下”键：向下翻选择系统菜单和设置参数时-1的功能

 NOTE: 在系统菜单和菜单设置界面，在5秒内无按键操作，系统自动退出菜单到待机界面。

A.    系统菜单说明：

1.      “F 0 1”：

A组电机运行保护时间。用“上”、“ 下”键分别增加或减少时间，可设时间为1-9.9秒。（出厂默认为4秒）

2.      “F 0 2”：

B组电机运行保护时间。用“上”、“ 下”键分别增加或减少时间，可设时间为1-9.9秒。（出厂默认为4秒）

3 “F 0 3”：

C组电机运行保护时间。用“上”、“ 下”键分别增加或减少时间，可设时间为1-9.9秒。（出厂默认为4秒）

4 “F 0 4”：

D组电机运行保护时间。用“上”、“ 下”键分别增加或减少时间，可设时间为1-9.9秒。（出厂默认为4秒）

5 “F 0 5”：

灯光工作模式与闪烁频率。灯光工作模式为1至4（出厂默认为模式1）

LED1:待机时灯光常亮，上升与下降时灯光闪烁，四路降至限位时灯光灭。

LED2:待机时灯光闪烁，四路降至限位时灯光灭。

LED3:待机时灯光常亮，四路降至限位时灯光灭。

LED4:灯光一直闪烁。

用“上”、“ 下”键分别增加或减少灯光闪烁频率，可设为1-10参数值。（出厂默认为2）

6“F 0 6”：

485通迅IP地址。用“上”、“ 下”键分别增加或减少，可设为1-99参数值。（出厂默认为1）

7“F 0 7”：

遥控器组合功能：

模式1：每4组遥控器按键分别独立4路上升下降功能，

模式2：第2组遥控器按键1路与2路同时上升下降功能，第4组遥控器按键3路与4路同时上升下降功能，

模式 3：第4组遥控器按键打开1至4路同时上升下降功能（出厂默认为1）

8.“F 0 8”：

定时加压的定时时间（周期）设定。可设为0-99档，分度为10分钟（出厂默认为0档），0为不定时加压，1-99为每隔10分钟*（1-99）加压一次，最长为16.5小时。加压执行时长固定为1秒。

　9．“F 0 9”

反复开闸关闸测，主要用于测试闸机控制板稳定性和老化测试。数码管显示C-5。

C-5 : 在测试模式，按设置键退出测试

10．“F 10”

  恢复出厂设置。显示C--时模式，按停键退出恢复出厂设置。

按菜单键 键恢复出厂设置，主板所有参数恢复到出厂设置。

11. “F 1 1”

  退出菜单。或5S内无按键操作自动退出

升降柱遥控器的学习与使用说明
